Biblioteca Técnica de Detalles Constructivos de Escaleras en AutoCAD (.DWG): Zancas Estructurales, Peldaños, Anclajes y Pasamanos
Resuelva con absoluta precisión los encuentros constructivos y la representación gráfica de las circulaciones verticales en sus planos de permiso de construcción y carpetas de obra. La biblioteca de Detalles Constructivos de Escaleras para AutoCAD de Arquitectura ID-ART ofrece un repertorio completo de soluciones en hormigón armado, estructura metálica y acabados arquitectónicos, garantizando seguridad estructural, confort antropométrico y nitidez visual.
Es el recurso fundamental para arquitectos, ingenieros civiles, calculistas y proyectistas que requieren acelerar la fase de dibujo técnico y especificar detalles de ejecución sin margen de error.

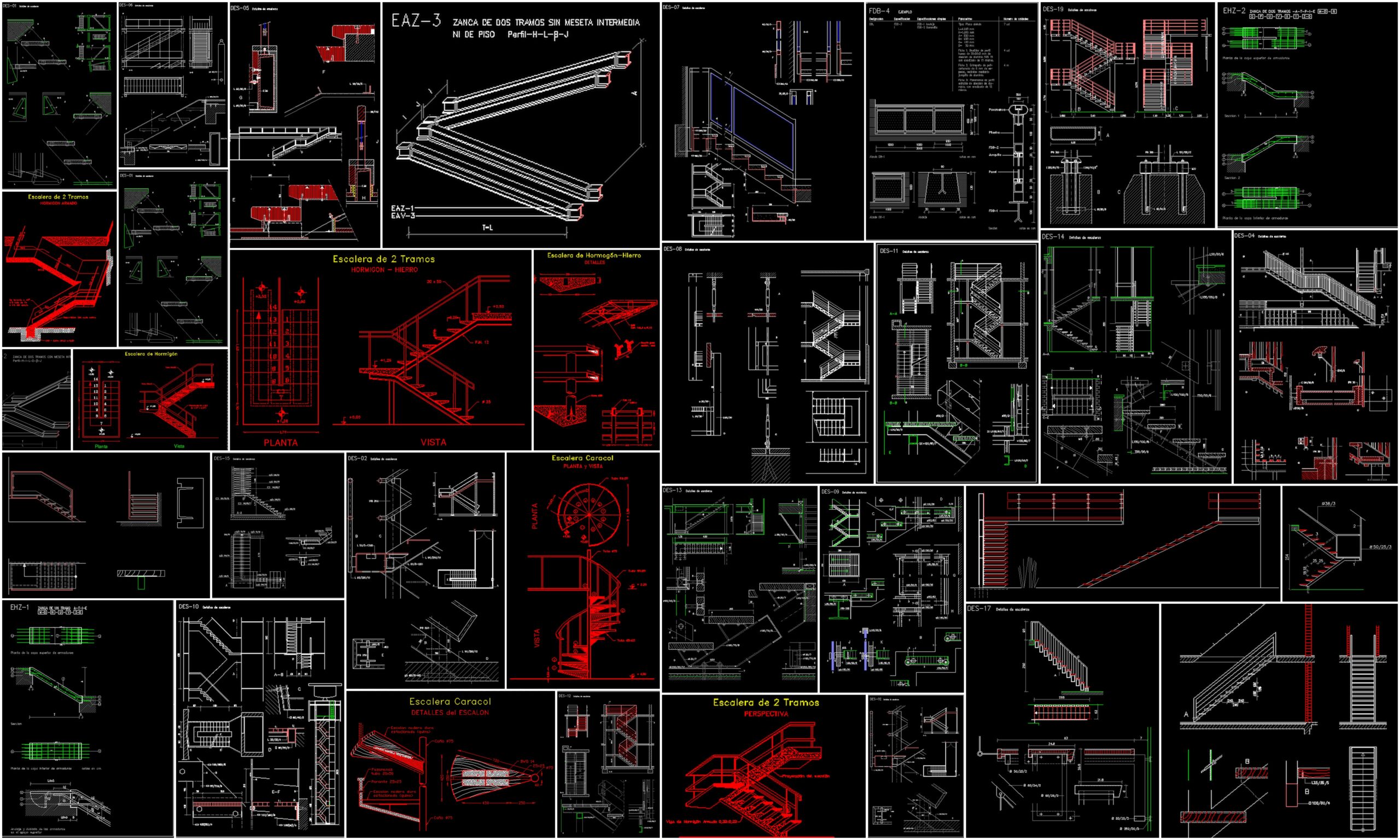

📐 Contenido Detallado del Archivo
1. Tipologías Estructurales y Apoyos (Zancas)
-
Zanca de 1 Tramo Único (Con y Sin Meseta/Descanso): Secciones longitudinales para tramos rectos de conexión directa entre niveles o con losas intermedias.
-
Zanca de 2 Tramos (Configuraciones en L y U): Detalles de cambio de dirección continuo y uniones en descansillos intermedios.
-
Encuentros Constructivos: Anclajes de zancas de hormigón a losas de cimentación y entrepiso, conexiones de perfiles metálicos (IPN, UPN, tubulares) con placas de asiento y pernos de expansión a muros portantes.
2. Peldaños y Acabados de Huella / Contrahuella
-
Peldaño en Bloque de Piedra Natural: Detalle de colocación sobre capa de mortero, junta de dilución y gota de agua/nariz de grada.
-
Peldaño Prefabricado: Sistemas de anclaje mecánico y conectores sobre estructura de zanca metálica o de hormigón.
-
Remates y Perfilería de Borde: Encuentros de revestimientos (cerámica, porcelanato, madera), tiras antideslizantes integradas y tapajuntas.
3. Sistemas de Pasamanos, Barandillas y Anclajes
-
Guía de Fijación: Detalles de anclaje químico y mecánico superior y lateral sobre zanca o peldaño.
-
Montantes y Subestructuras: Pletinas de acero, tubulares y conectores puntuales (spigots) para paneles de vidrio templado.
-
Pasamanos: Perfiles ergonómicos de madera, tubo industrial de acero inoxidable y aluminio.
📊 Especificaciones Técnicas de la Colección
| Propiedad | Especificación Técnica |
| Formato del Archivo | .DWG (compatible con AutoCAD 2013 y superior, QCAD, BricsCAD). |
| Unidades de Dibujo | Metros ($\text{m}$) / Milímetros ($\text{mm}$) escalados a 1:1. |
| Criterio de Diseño | Basado en la Ley de Blondel ($2CH + H = 63\text{ a }65\text{ cm}$) y normas de accesibilidad. |
| Estructura de Layers | Capas independientes: ESTRUCTURA_ZANCA, ACABADOS_PELDAÑO, PASAMANOS, COTAS, EJE_CORTE, TEXTOS. |
| Bloques / Componentes | Elementos listos para uso dinámico con BLOCK, INSERT y DESIGNCENTER (CTRL + 2). |
🚀 Recomendaciones de Inserción en AutoCAD
-
Uso de DesignCenter (
CTRL + 2): Invoque la ventana de DesignCenter para arrastrar los bloques de escaleras directamente hacia el dibujo de trabajo sin sobrecargar la lista de capas ni generar duplicados en el archivo principal. -
Edición de Bloques (
BEDIT): Ajuste la huella ($H$) y contrahuella ($CH$) según la altura de entrepiso específica de su proyecto antes de la impresión o exportación técnica. -
Control de Estilos de Ploteo (CTB): Los elementos están asignados con propiedades ByLayer para mantener una estricta jerarquía gráfica: zancas estructurales en trazo grueso ($0.35 – 0.50\text{ mm}$), peldaños y pasamanos en trazo medio ($0.18 – 0.25\text{ mm}$), y cotas/hachuras en trazo fino ($0.05 – 0.09\text{ mm}$).
-
